Paquímetro ("peclise")

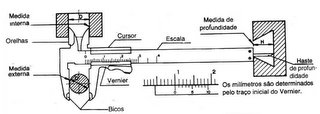

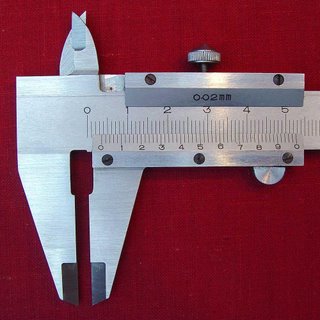

Paquímetro Universal

É o instrumento de medir mais untilizado na prática de oficina. São construídos de aço inoxidável temperado e sua escala é graduada em milímetros e polegadas (inch=1"=polegada = 25,4mm). O cursor é provido de uma graduação especial, chamadas de Vernier ou Nônio, que indica o valor da dimensão tomada.

Antes de usar,e após o uso, deve-se limpar bem o paquímetro para eliminar a sujeira e o pó depositado no instrumento, especialmente nas superfícies de medição e nas superfícies de contato da régua com o cursor. Nunca deve-se forçar o paquímetro ao colocá-lo ou retirá-lo da peça. Ao medir, usa-se uma pressão apropriada e constante, fazendo a leitura sem retirar o instrumento da peça (abre-se o paquímetro antes de retirá-lo) sempre que possível.

Cuidado com choques, como por exemplo, de peças sobre o instrumento ou queda do mesmo no chão.

Nunca deve-se utilizar os bicos de medição como compasso, riscador, chave inglesa ou martelo.

Recomenda-se gurdar o instrumento no seu estojo e colocálo em lugar seco e sem influência direta de calor ou sol.

Uma característica de um instrumento de medição é a sensibilidade, que é a menor medida que ele pode efetuar. O paquímetro é utilizado para fazer medições com rapidez, em peças cujo grau de precisão é aproximado até 0,02mm ou 1/128" (polegadas).

Para calcular a aproximação, ou seja, a sensibilidade do paquímetro (em milímetros ou polegadas), divide-se o menor valor da escala fixa (régua) pelo número de divisões da escala móvel (Vernier ou Nônio).

No sistema métrico, a escala fixa é dividida em intervalos de 1mm e existe Vernier com 10, 20 e 50 divisões. Tem-se, portanto, paquímetros com as seguintes sensibilidades:

  • Vernier com 10 divisões: S = 1 / 10 -» S = 0,1mm
  • Vernier com 20 divisões: S = 1 / 20 -» S = 0,05mm
  • Vernier com 50 divisões: S = 1 / 50 -» S = 0,02mm
N sistema inglês de polegadas fracionárias, a menor fração é 1/16" e o Vernier tem 8 divisões: S = (1/16")/8 -» S=(1/16")*(1/8) -» S=1/128"

Exemplo de Leitura



A diferença, entre as divisões da escala e do Vernier, é de 0,1 que é conseguida pela divisão de 9mm em 10 partes iguais. Ao fazer coincidir o traço nº 1 do Vernier com o nº 1 da escala, teremos deslocado 0,1 no cursor, fazendo coincidir os traços nº 2, teremos deslocado 0,2 e assim sucessivamente.

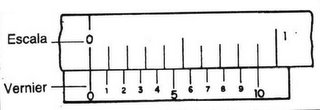

Veja exemplo abaixo:


Na escala, temos 3mm e fração de milímetro. Essa fração é determinada pelo traço do Vernier (5) que coincide, com o traço da escala, assim teremos 3,5mm.


Treinar com o paquímetro
